Maîtrisez les Conceptual Layers IFC pour comprendre (vraiment) où vivent les entités

Dans cette leçon, vous découvrez l’architecture en 4 couches du schéma IFC (Resource, Core, Interoperability, Domain), le rôle de chaque couche et la conséquence la plus utile en pratique : ce qui peut être instancié avec un GUID, et ce qui n’est qu’une ressource référencée (non-rooted). Vous saurez aussi replacer une entité courante comme IfcWall dans ces couches pour mieux lire/contrôler des exports IFC.

Introduction

Pourquoi les “couches” IFC changent votre façon de lire un .ifc

Quand vous ouvrez un fichier IFC, vous voyez un mélange d’entités : IfcWall, IfcRel…, IfcMaterial, IfcCartesianPoint, etc. Tout n’a pas le même “statut” dans le schéma IFC.

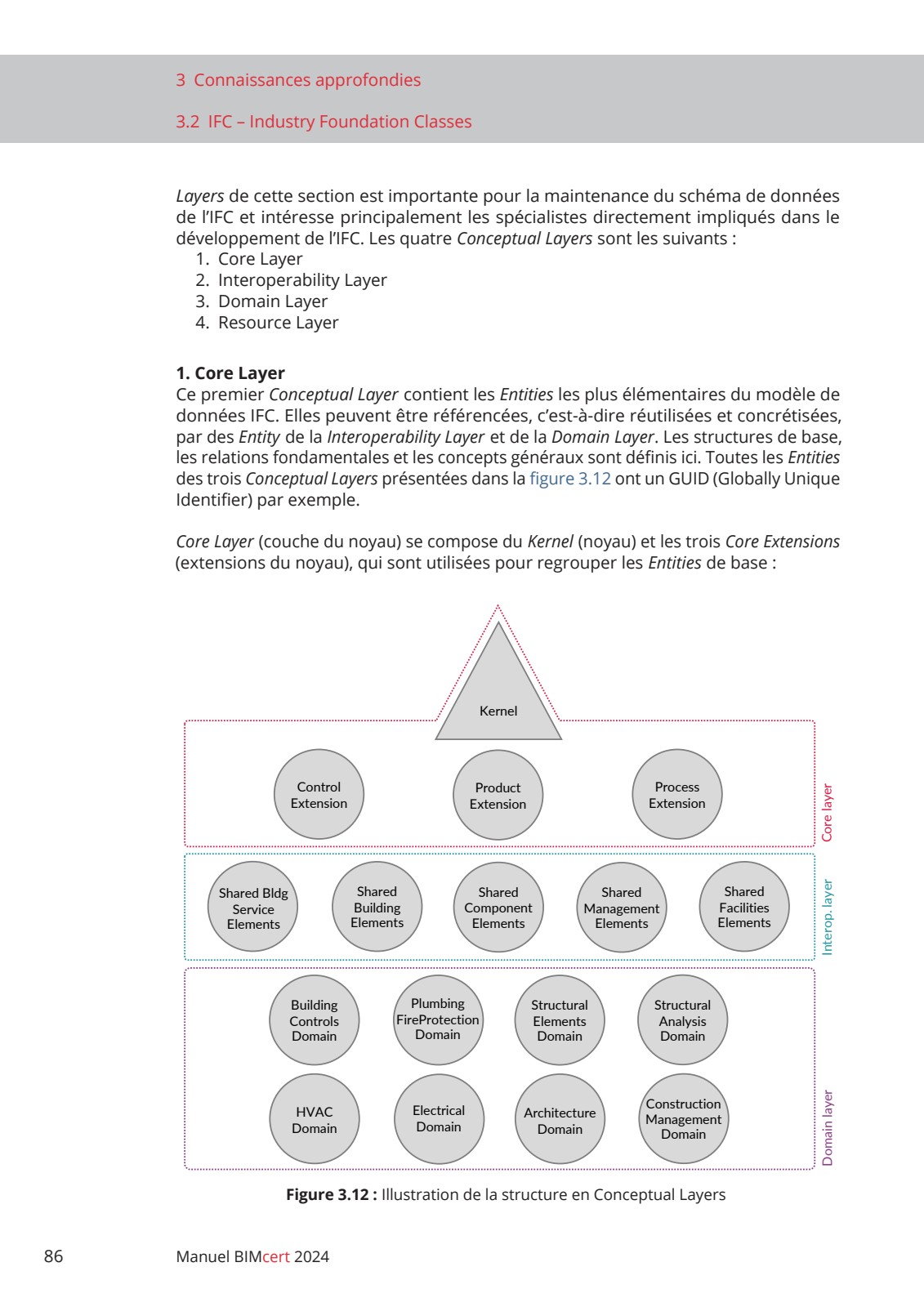

Les Conceptual Layers (couches conceptuelles) organisent le schéma IFC en 4 niveaux. L’intérêt est très concret : vous comprenez ce qui peut exister comme objet “principal” du modèle (souvent avec un GUID) et ce qui n’est qu’une ressource de support (référencée par d’autres, sans GUID).
